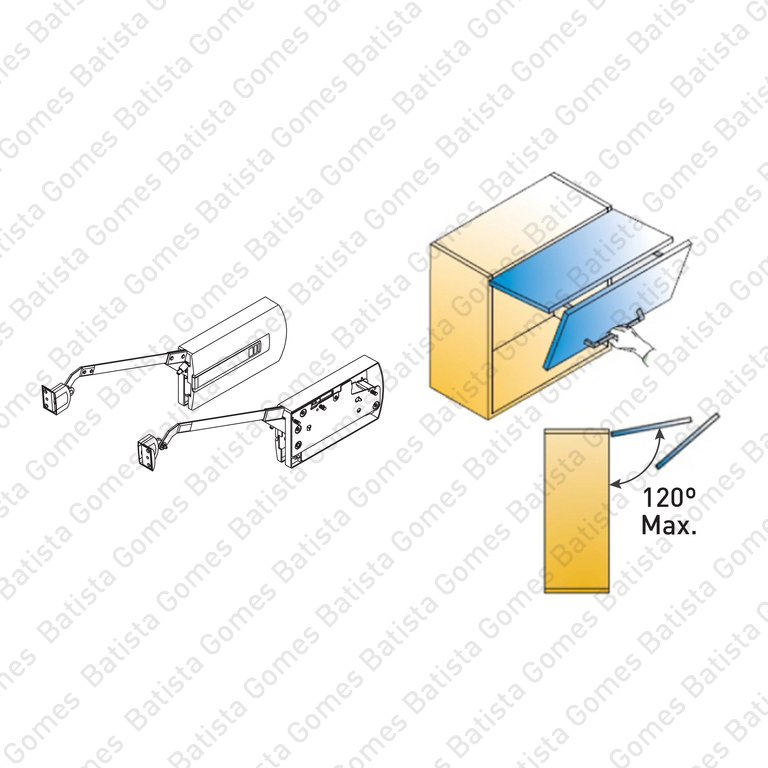

CM.F20 Compasso / mecanismo de elevação com mola
logo pdf

CM.F20

Compasso / mecanismo de elevação com mola

• Mecanismo de elevação com mola

• Fecho suave com amortecedor

• A porta aberta mantém-se segura em qualquer posição

• Limitação de abertura regulável até 90º

• Abertura máxima 120º

• Ajuste 3D


Conjunto (Kit) composto por:

- Par mecanismos (Direito + Esquerdo)

- Par tampas / capas (Direito + Esquerdo)

- Par suportes e tampas fixação porta de madeira

- 2 dobradiças centrais / união (CM.F152.145.020)


CM.F20.6C - Compasso 6C

• Altura porta: 700 a 749mm

• Peso porta: 6,5 a 16,4kg

• Largura porta: 400 a 1200mm


CM.F20.7D - Compasso 7D

• Altura porta: 750 a 900mm

• Peso porta: 6,5 a 19,2kg

• Largura porta: 400 a 1200mm


CM.F152.145.020 - Dobradiça central

• Dobradiça central para união portas Kinvaro F20

• Aconselha-se 3 por porta para largura superior a 900mm


CM.F152.145.054.201 - Adaptador / suporte Kinvaro

• Adaptador / suporte Kinvaro para portas com perfis alumínio estreito 19mm (Unidade)


Observações:

- Dobradiça de ligação Módulo / Porta: Recomenda-se a aplicação da dobradiça Tiomos de copo recta 110º a 120º, sem amortecedor

Para outras Dimensões, peso porta, e mais informação consultar catálogo técnico.


Catálogo KINVARO: Pág. 10/11


Para mais informações consultar desenho técnico e .pdf.

Ver mais descrição do produto
Este artigo tem 4 variantes
Acabamento
  • C - Cromado
    C - Cromado
  • Cinza + Cromado
Ficha de Produto
Imprimir ficha
Enviar por email
CM.F20
Características técnicas Variantes do produto Descrição de produto Veja também

Variantes de produto

Clique na para selecionar a variante
Referência Código
CMF206C.CZ CM.F20.6C
CMF207D.CZ CM.F20.7D
CMF152145020 CM.F152.145.020
CMF152145054201 CM.F152.145.054.201
Descrição de produto
CM.F20 Compasso / mecanismo de elevação com mola

• Mecanismo de elevação com mola

• Fecho suave com amortecedor

• A porta aberta mantém-se segura em qualquer posição

• Limitação de abertura regulável até 90º

• Abertura máxima 120º

• Ajuste 3D


Conjunto (Kit) composto por:

- Par mecanismos (Direito + Esquerdo)

- Par tampas / capas (Direito + Esquerdo)

- Par suportes e tampas fixação porta de madeira

- 2 dobradiças centrais / união (CM.F152.145.020)


CM.F20.6C - Compasso 6C

• Altura porta: 700 a 749mm

• Peso porta: 6,5 a 16,4kg

• Largura porta: 400 a 1200mm


CM.F20.7D - Compasso 7D

• Altura porta: 750 a 900mm

• Peso porta: 6,5 a 19,2kg

• Largura porta: 400 a 1200mm


CM.F152.145.020 - Dobradiça central

• Dobradiça central para união portas Kinvaro F20

• Aconselha-se 3 por porta para largura superior a 900mm


CM.F152.145.054.201 - Adaptador / suporte Kinvaro

• Adaptador / suporte Kinvaro para portas com perfis alumínio estreito 19mm (Unidade)


Observações:

- Dobradiça de ligação Módulo / Porta: Recomenda-se a aplicação da dobradiça Tiomos de copo recta 110º a 120º, sem amortecedor

Para outras Dimensões, peso porta, e mais informação consultar catálogo técnico.


Catálogo KINVARO: Pág. 10/11


Para mais informações consultar desenho técnico e .pdf.

Ver mais descrição do produto
